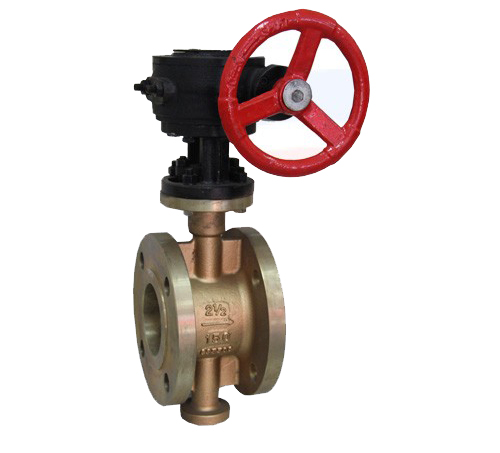

D343W美標銅蝶閥的開度與流量之間的關系，基本上呈線性比例變化。如果用于控制流量，其流量特性與配管的流阻也有密切關系，如兩條管道安裝閥門口徑、形式等全相同，而管道損失系數不同，閥門的流量差別也會很大。如果閥門處于節流幅度較大狀態，閥板的背面容易發生氣蝕，有損壞閥門的可能，一般均在15°外使用。
|
安裝尺寸： |
美標標準 |
結構形式： |
斜板式 |
|
類型(通道位置)： |
直通式 |
標準： |
美標 |
|
公稱通徑： |
DN50-DN1600 |
工作溫度： |
常溫 |
|
加工定制： |
是 |
材質： |
鑄銅 |
|
流動方向： |
單向 |
壓力環境： |
常壓 |
|
零部件及配件： |
手輪 |
型號： |
D343W-150LB |
|
口徑： |
DN50-DN1600 |
連接形式： |
法蘭 |
|
用途： |
海水專用 |
海水專用蝶閥： |
鋁青銅蝶閥 |
|
適用介質： |
海水 |
驅動方式： |
手動 |
|
國際/歐標 |
美標 |
描述 |
Cu 銅 |
Al 鋁 |
Si 硅 |
Zn 鋅 |
Pb 鉛 |
Fe 鐵 |
Ni 鎳 |
Mn 錳 |
Sn 錫 |
Co 鈷 |
|
CuAl8 |
C61000 |
鋁青銅 |
余量 |
6.0-8.5 |
0.1 max |
0.2 max |
0.02 max |
0.5 max |
-- |
1.0 max |
-- |
-- |
|
CuAl8Fe3 |
C61400 |
鋁青銅 |
余量 |
6.0-8.0 |
-- |
0.2 max |
0.01 max |
1.5-3.0 |
-- |
-- |
-- |
-- |
|
CuAl10Fe3 |
C62300 |
鋁青銅 |
余量 |
8.5-10.0 |
0.25 max |
-- |
-- |
2.0-4.0 |
1.0 max |
0.5 max |
0.60 max |
-- |
|
CuAl11Fe3 |
C62400 |
鋁青銅 |
余量 |
10-11.5 |
0.25 max |
-- |
-- |
2.0-4.5 |
-- |
0.3 max |
0.2 max |
-- |
|
CuAl10Ni5Fe4 |
C63000 |
鎳鋁青銅 |
余量 |
8.5-11.0 |
-- |
0.3 max |
-- |
2.0-5.0 |
4.0-6.0 |
1.5 max |
0.2 max |
-- |
|
CuAl10Ni1.5Fe4 |
C95400 |
鎳鋁青銅 |
余量 |
10.0-11.5 |
-- |
-- |
-- |
3.0-5.0 |
1.5 max |
0.5 max |
-- |
-- |
|
CuAl13Fe4Mn |
C95900 |
特種鋁青銅 |
余量 |
12.0-13.5 |
-- |
-- |
-- |
3.0-5.0 |
0-0.5 |
0-1.5 |
-- |
-- |
|
-- |
JZY375 |
高硬耐磨合金 |
余量 |
14.0-16.0 |
-- |
-- |
-- |
4.5-6.5 |
-- |
0-3.3 |
-- |
0-2.5 |
如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請來電咨詢！
